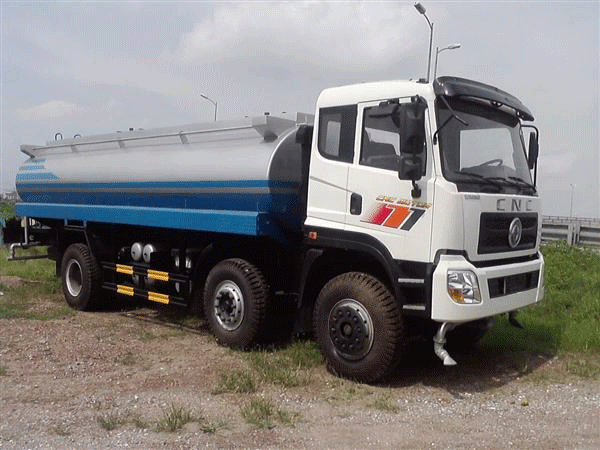

Model: DONGFENG – CNC240TD6x2/PN
|
|
THÔNG SỐ CHUNG
|
|
Loại phương tiện
|
Ô tô xitec (phun nước)
|
|
Công thức bánh xe
|
6x2
|
|
KÍCH THƯỚC
|
|
Kích thước bao ngoài
|
9500 mm x 2500 mm x 3100 mm
|
|
Chiều dài cơ sở
|
1970 + 3950 mm
|
|
Kích thước xi téc
|
7500 mm x 2200 mm x 1450 mm (20.000 L)
|
|
TRỌNG LƯỢNG
|
|
Trong lượng bản thân
|
9800 kg
|
|
Tổng trọng toàn bộ cho phép
|
18075 kg
|
|
ĐỘNG CƠ
|
|
Model
|
YC6A240-20
|
|
Loại
|
Động cơ Diesel 4 kỳ, 6 xy lanh thẳng hàng, tăng ápTURBO INTERCOOLER - làm mát khí nạp.
|
|
Dung tích xy lanh
|
7252 (cm3)
|
|
Đường kính xi lanh x hành trình piston
|
108x132 (mm x mm)
|
|
Tỉ số nén
|
17,5:1
|
|
Công suất lớn nhất/ tốc độ quay trục khuỷu
|
177/2300 (Kw/v/ph)
|
|
Momen xoắn cực đại/ tốc độ quay trục khuỷu
|
890/1400 (Nm/v/ph)
|
|
TRUYỀN ĐỘNG
|
|
Ly hợp
|
Ma sát khô 1 đĩa, dẫn động thuỷ lực, trợ lực khí nén
|
|
Hộp số
|
Model
|
9JS119
|
|
Kiểu
|
Cơ khí, 9 số tiến + 1 số lùi
|
|
Tỉ số truyền
|
i1 = 12,11; i2 = 8,08; i3 = 5,93 ; i4 = 4,42 ; i5 = 3,36 ; i6 = 2,41; i7 = 1,76; i8 = 1,32; i9 = 1; iL = 12,66
|
|
HỆ THỐNG LÁI
|
|
Model
|
3401261 - 010
|
|
Kiểu
|
Trục vít - ê cu bi, trợ lực thuỷ lực
|
|
HỆ THỐNG PHANH
|
|
Hệ thống phanh chính
|
Hệ thống phanh hơi lốc-kê hai tầng, dẫn động khí nén 2 dòng, má phanh tang trống
|
|
Hệ thống phanh dừng
|
Tác động lên bánh xe cầu sau, dẫn động khí nén + lò xo tính năng
|
|
Hệ thống phanh dự phòng
|
Tác động lên đường ống khí xả của động cơ
|
|
HỆ THỐNG TREO
|
|
Treo trước
|
Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực (16 mm x 90 mm) x 9 lá .
|
|
Treo sau
|
Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng.
(18mm x 100 mm x 10 lá + 16mm x 100 mm x 10 lá)
|
|
CẦU XE
|
|
Cầu trước
|
Model
|
QI - 30579 - 00005
|
|
Kiểu
|
Đúc, tiết diện ngang kiểu chữ I
|
|
Cầu sau
|
Model
|
24HS01B - 010
|
|
Kiểu
|
Đúc, tiết diện ngang kiểu hộp
|
|
Tỉ sô truyền
|
5,73
|
|
BÁNH XE
|
|
La răng
|
7.50 - 20
|
|
Lốp xe
|
12.00 - 20
|
|
CA BIN
|
|
Kiểu
|
Kiểu lật, đầu bằng, 01 hàng ghế
|
|
Số chỗ ngồi
|
03 chỗ ngồi + 01 giường nằm
|
|
TÍNH NĂNG CHUYỂN ĐỘNG
|
|
Tốc độ tối đa
|
80,33 km/h
|
|
Khả năng leo dốc
|
40 %
|
|
Bán kính quay vòng nhỏ nhất
|
9,5 m
|
|
THÔNG SỐ KHÁC
|
|
Hệ thống điện
|
24V, 120Ah x 2
|
|
Dung tích bình nhiên liệu
|
200 L
|
