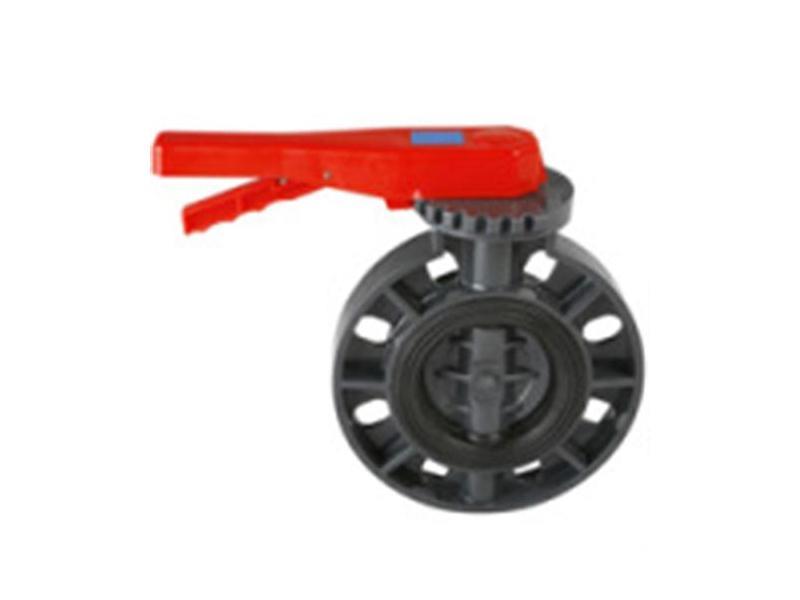

Van bướm PVC

Van bướm PVC

Van bướm PVC

Mã sản phẩmV0887

Nhóm sản phẩmVan bướm tay gạt U-PVC

Nhãn hiệu

Giá bán Mời liên hệ

Giỏ hàng

Đặt Mua Ngay

Facebook Messenger

Zing Me

Gmail

Copy Link

Skype

Hỗ trợ trực tuyến

Thông tin sản phẩm
Để lại tin nhắn

• Xuất xứ: Đài Loan / Trung Quốc

• Bảo hành: 12 tháng

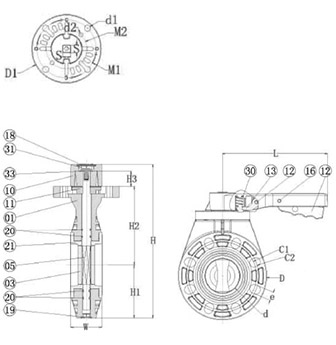

Bản vẽ chi tiết

Van bướm nhựa PVC 2

Ghi chú:

序号	名称	材质	数量	单位
33	螺丝垫片	SUS304	1	PCS
31	螺丝	SUS304	1	PCS
30	弹簧	SUS304	1	PCS
21	密封垫	EPDM	1	PCS
20	Oring圈	EPDM	4	PCS
19	底盖	PP	1	PCS
18	唛头	ABS	1	PCS
16	销	ABS	2	PCS
13	把手拉杆	PVC	1	PCS
12	开关握把	PVC	1	PCS
11	转轮	PVC	1	PCS
10	手柄	ABS	1	PCS
05	轴	SUS316 SUS304	1	PCS
03	阀门	PVC	1	PCS
01	本体	PVC	1	PCS

Bảng kích thước

UNIT:MM

SIZE	d	C1	C2	H	H1	H2	H3	D	D1	M1	M2	d1	d2	s	w	L	n-e		Operating torque (N.M)
SIZE	d	C1	C2	H	H1	H2	H3	D	D1	M1	M2	d1	d2	s	w	L	JIS	DIN/ANSI	Operating torque (N.M)
2"(50)	52	120	125	239	81	118	26	162	105	70	50	8.5	6.5	13.9	46	231	4-19		15
2-1/2"(65)	66	140	145	259	89.5	129	26	179	105	70	50	8.5	6.5	13.9	46	231	4-19		18
3"(80)	78.5	150	160	283	97.5	145	26	195	120	102	70	10.5	8.5	13.9	57	231	8-19		20
4"(100)	104	175	191	313	113	160	26	225	120	102	70	10.5	8.5	13.9	60	231	8-19		30
5"(125)	127	210	216	348	128	175	30	255	120	102	70	10.5	8.5	16.9	66	280	8-23		33
6"(150)	151	240	241	375	140	190	30	280	120	102	70	10.5	8.5	16.9	72	280	8-23		48
8"(200)	200	290	298	434	173	220	30	340	120	102	70	10.5	8.5	21.9	82	280	12- 23	8-23	80

-------------------------------------------
